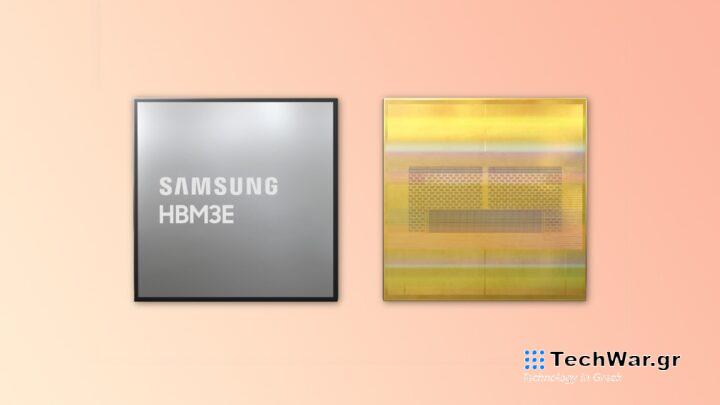

Η Samsung εξετάζει την υιοθέτηση της τεχνολογίας HBM3 της SK Hynix
Σύμφωνα με α
νέα έκθεση
από το Reuters, η Samsung Electronics θα αρχίσει σύντομα να χρησιμοποιεί την ίδια τεχνολογία με την SK Hynix για την κατασκευή τσιπ HBM3.
Η Samsung χρησιμοποιεί τη μέθοδο μη αγώγιμου φιλμ (NCF) για να στοιβάζει στρώματα τσιπ σε τσιπ μνήμης υψηλού εύρους ζώνης (HBM). Σύμφωνα με πληροφορίες, αυτή η μέθοδος λειτουργεί καλά για μάρκες με μικρότερο αριθμό στρωμάτων, αλλά δημιουργεί προβλήματα με μάρκες με υψηλότερο αριθμό στρωμάτων, με αποτέλεσμα χαμηλότερη απόδοση σε μάρκες. Ως αποτέλεσμα, η Samsung λέγεται ότι πέτυχε απόδοση μόλις 10-20% με τσιπ HBM3. Προφανώς, αυτός είναι ο λόγος για τον οποίο η Samsung υστερεί σε σχέση με άλλες εταιρείες στον χώρο του HBM3, καθώς δεν έχει κάνει καμία συμφωνία με μεγάλες μάρκες, όπως η Nvidia, για την προμήθεια τσιπ HBM3 για συστήματα GenAI.
Η SK Hynix, από την άλλη, χρησιμοποιεί μια μέθοδο που ονομάζεται υπογεμισμένη χύτευση με επαναφορά μάζας (MR-MUF) για να στοιβάζει στρώματα τσιπ σε τσιπ μνήμης υψηλού εύρους ζώνης (HBM). Σύμφωνα με πληροφορίες, αυτή η μέθοδος αντιμετωπίζει τα προβλήματα που προκαλούνται από τη μέθοδο NCF της Samsung, με αποτέλεσμα υψηλότερη απόδοση των τσιπ. Ως εκ τούτου, η εταιρεία λέγεται ότι έχει επιτύχει απόδοση έως και 60-70% με τσιπ HBM3. Φαινομενικά, αυτός είναι ο λόγος που η SK Hynix τα πάει καλά στην αγορά HBM3 και έχει ήδη συνάψει συμφωνία με την Nvidia, τον ηγέτη στην αγορά GenAI, για την προμήθεια τσιπ HBM3 για τα συστήματα GenAI της μάρκας.
Η Samsung παραγγέλνει εξοπλισμό για την κατασκευή τσιπ HMB3 χρησιμοποιώντας MR-MUF
Πιθανόν να ξεπεράσει τα προβλήματα με το NCF, να αυξήσει την απόδοση και να κερδίσει μερίδιο στην αγορά HBM3, η έκθεση του Reuters αναφέρει ότι η Samsung έχει παραγγείλει εξοπλισμό για την κατασκευή μνήμης χρησιμοποιώντας τη μέθοδο MR-MUF. Το δημοσίευμα υποστηρίζει ότι η είδηση προέρχεται απευθείας από άτομα που γνωρίζουν το θέμα. Μία από τις πηγές είπε: «
Η Samsung χρειάστηκε να κάνει κάτι για να αυξήσει τις αποδόσεις της στο HBM (παραγωγή)… η υιοθέτηση της τεχνικής MUF είναι κάτι σαν «καταπιείτε την υπερηφάνειά σας» για τη Samsung, επειδή κατέληξε να ακολουθεί την τεχνική που χρησιμοποιήθηκε για πρώτη φορά από την SK Hynix.
”
Σύμφωνα με πληροφορίες, η Samsung βρίσκεται ήδη σε συνομιλίες με προμηθευτές υλικών, συμπεριλαμβανομένης της ιαπωνικής Nagase, για την προμήθεια υλικών για την κατασκευή τσιπ μνήμης χρησιμοποιώντας τη μέθοδο MUF. Τρεις άνθρωποι που γνωρίζουν το θέμα πρόσθεσαν επίσης ότι η εταιρεία θα χρησιμοποιήσει τεχνικές NCF καθώς και MUF για τα τελευταία της τσιπ HBM. Τον περασμένο μήνα, η εταιρεία παρουσίασε το πρώτο τσιπ 36GB HBM3E DRAM της βιομηχανίας, που ονομάζεται HBM3E 12H. Σύμφωνα με τη μάρκα, χρησιμοποιεί προηγμένο μη αγώγιμο Flm θερμικής συμπίεσης (TC NCF). Δεν υπάρχουν πληροφορίες εάν χρησιμοποιεί επίσης μόνο NCF ή MR-MUF.
Το Reuters επικοινώνησε με τη Samsung Electronics για να επιβεβαιώσει τα νέα και η εταιρεία διέψευσε όλους αυτούς τους ισχυρισμούς λέγοντας «
Οι φήμες ότι η Samsung θα εφαρμόσει το MR-MUF στην παραγωγή της HBM δεν είναι αληθινές.
Στην πραγματικότητα, η μάρκα είπε ότι η τεχνολογία NCF είναι η
βέλτιστη λύση
” για την κατασκευή προϊόντων HBM και θα χρησιμοποιήσει τη μέθοδο για τα νέα της τσιπ HBM3E. “
Πραγματοποιούμε τις δραστηριότητες προϊόντων HBM3E όπως έχει προγραμματιστεί,
», πρόσθεσε περαιτέρω. Η Samsung αρνήθηκε να αποκαλύψει το ποσοστό απόδοσης των τσιπ HBM3, αλλά η εταιρεία είπε ότι έχει εξασφαλίσει ένα “
σταθερό ποσοστό απόδοσης.
”
